Как настроить спутниковую антенну самому?
Настройка спутниковой антенны самостоятельно .
В наше время спутниковые технологии пришли почти к каждому в дом. И очень многие думают что настройка спутниковой антенны это сложный процесс. На самом деле это не так и если во всем разобраться, то все очень просто.
Сегодня поговорим о самостоятельной сборке, установке и настройки спутниковой антенны или как еще говоря -0 тарелки.
Настройка спутниковой антенны для чайников
Сегодня самый доступный комплект для спутникового телевидения можно приобрести за 50-80 $. Так что самое время переходить на цифровые технологии в телевещании.
В комплект входят:
– Ресивер (тюнер, приемник) – самая дорогая часть оборудования. Его следует выбирать тщательно, так как в эфир транслируются канал в mpeg 2 и mpeg4(лучше) форматов.

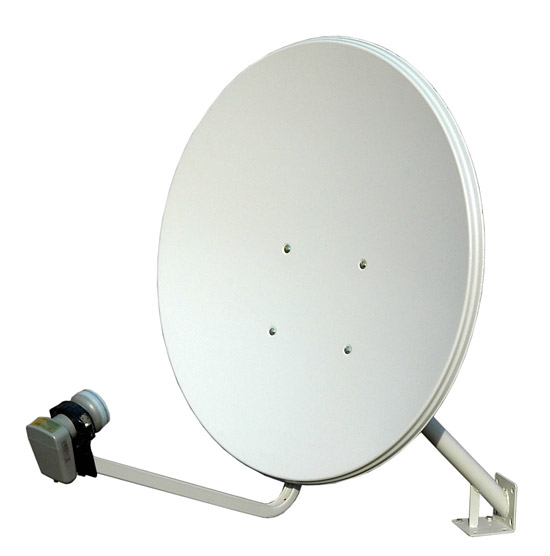

– Антенна (зеркало) – 0,7 -1,2 м. Предназначена для формирования приемного луча в фокус, где и происходит прием самого сигнала.
– Конвертер (головка). Один или несколько, три в основном в наших краях. По одному на спутник. Универсальных с линейной поляризацией.
– Мультифиды (крепления конвертеров) . 2 штуки
– Дисек – переключатель между конвертерами. Так как тюнер может одновременно принимать сигнал только с одного конвертера, то он обязательно нужен при приеме двоих и более спутников.
– Коаксиальный (телевизионный) кабель сопротивлением 75ом. Брать желательно с запасом в 3-5 метров.
– F коннекторы (штекеры для соединений). На три спутника 8 штук.
– Кронштейн для крепления и дюбеля или анкера под него.
Прежде чем перейти к настройки спутниковых каналов . Нужно настроить спутниковую антенну.
Как настроить спутниковую антенну самому?
Для настройки спутниковой тарелки понадобятся такие инструменты.
– Удлинитель на три розетки.
– Дрель или перфоратор со сверлом нужного диаметра для крепления кронштейна анкерами или дюбелями.
– Ключи гаечные 13мм. и 10мм.(желательно два)
– Отвертка крестовидная.
– Молоток.
– Изоленту или пластиковые стяжки.
– Собираем антенну тщательно затягиваем болты, не забываем шайбы и граверы.

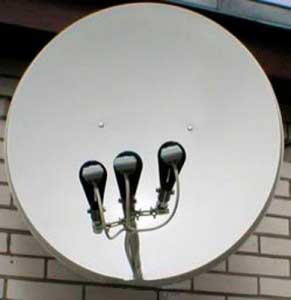

– К держателю конвертеров прикручиваем два мультифида (один справа, второй слева от центра антенны) вмести с тремя конвертерами. Сильно не затягиваем. Крепление антенны тоже сильно не затягиваем.
– Крепим кронштейн к стенке и вешаем антенну что бы она глядела на юг, юго-восток, можно подсмотреть у соседа.
– Протягиваем удлинитель и берем с собой телевизор и тюнер. Соединяем телевизор, приемник и антенный центральный конвертер (один, напрямую к ресиверу) . Еще на земле можно попробовать выловить нужный спутник, если сомневаетесь в приеме (так как в направлении приема может быть преграда, дерево и т.п.) .

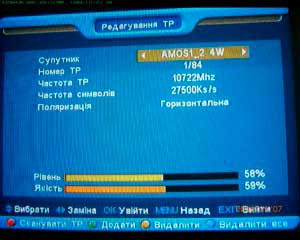

Сейчас продаваемые тюнеры продают с уже прошитыми каналами и нет необходимости их сканировать и сортировать, а нам настроить проще. Для этого включаем телевизор и спутниковый приемник, включаем нужный канал (к примеру 2+2) на астре (бывший сириус), так как этот спутник будем настраивать в фокусе (центре) антенны. Нажимаем кнопку info на пульте, предварительно вставив в него батарейки, видим две шкалы. (Для новичков – самый сложный процесс). Если нужных каналов не спутнике нет, а мы имеем определенные частоты. Вбиваем их, если они еще не прописаны, и прям в редактировании частот транспондера смотрим на нужные шкалы сигнала мощность и качество.
Прежде всего перед началом процесса следует правильно подобрать место установки спутниковой антенны. Нам нужно учесть несколько факторов. Для приема радиосигнала сигнал со спутника должен попадать на принимающее зеркало и ничего при этом не должно ему мешать.

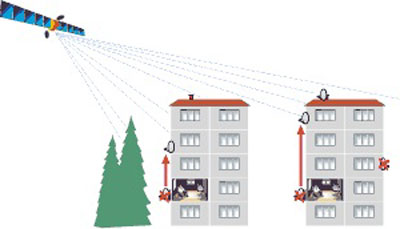

В приведенном примере на нижних этажах приему будут мешать деревья и соседний дом. По этому установку спутниковой антенны нужно делать выше, в большинстве случаев проще всего на крыше.
Очень важно хорошо зачистить кабель и безошибочно Что бы не било короткого замыкания оплетки и центральной жилы, иначе можно и испортить ресивер.
Начало установки производим из подключения кабеля к конвертеру в фокусе (по центру) и спутниковому ресиверу.

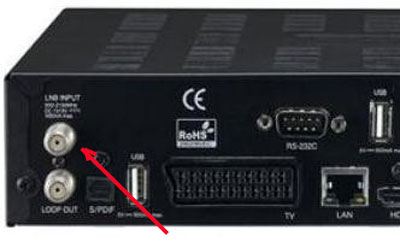

Важно в спутниковом ресивере подключить кабель к нужному выходу LNB_IN.
Иногда бывают ошибки.
Можно подключить всю сборку и настроить порты дисека, но так будет сложней. После подключения всех проводов подключаем и питание 220 вольт и переходим к процессу настройки спутника.
Плавно наклоняем антенну вверх – вниз, вправо – влево, в направлении – как у соседа (ориентировочно на юг). Должен попасть в прием нужный канал – будет звук и изображение, но это не главное. Засветятся шкалы, по них и будем ориентироваться.
Достигаем максимальных показателей, надаем предпочтения шкале качество сигнала. Можно покрутить конвертер в креплении за и против часовой стрелки, а так же вперед и назад. Когда результат нас удовлетворит, нажимаем exit и переключаем по другим каналам этого спутника, проверяем их уровень приема (info ). Если все в норме, то можно затянуть болты крепления антенны, а потом конвертера. Конвертер желательно подстроить прокручивая его вправо-влево, а так же двигая его вперед-назад в креплении – мультифиде.
Следует учесть что при затягивании болтов сигнал может уходить. Поэтому закручиваем равномерно но сильно, что бы антенна не колебалась от ветра.
Теперь антенна настроена и остается только настроить конвертеры в мультифидах. Для этого отсоединяем кабель от центрального конвертера и присоединяем по очереди к нужным головкам в мультифидах. На тюнере включаем каналы с того спутника что надо настроить и нажимаем info . Тоже двигаем не сильно прикрепленным конвертером вверх – вниз, вправо -влево до достижения нужного результата и затягиваем болты.
Точная настройка спутниковой антенны
Итак сигнал со спутника у нас уже есть, каналы отсканированы, но некоторые отсутствуют, сыпет картинку или вовсе не показывают. В таком случае у нас слабый сигнал или вовсе нет сигнала с определенных транспондеров. Что бы все работало отлично нужно произвести точную настройку спутника.
Для этого переключаем ресивер на слабую или нерабочую частоту (транспондер, канал) что бы были видны показатели сигнала. Дальше подстраиваем конвертер. Двигаем его в держателе вперед-назад и крутим вправо-влево относительно часовой стрелки до улучшения показателей сигнала. Переходим на другие частоты этого спутника и добиваемся оптимального результата. Направляем все старания для приема максимального количества принимаемых телеканалов с определенного спутника.
Важно . Помните что Amos следует искать справа от центра, если смотреть на антенну спереди, а Hotbird – слева.
Теперь антенна полностью настроена на три спутника и остается только правильно ее подключить.
Для этого отрезаем три куска кабеля нужной длины (0коло 1,5м.) и присоединяем их к конвертерам. К дисеку можно подсоединять как получится, но я предпочитаю порядок
– Amos – 1 LNB
– Astra (Sirius) – 2 LNB
– Hotbird – 3 LNB
– Ресивер
Все кабеля прикрепляем изолентой или стяжками, а дисек прячем от влаги в пластиковою коробку (не обязательно).
Протягиваем кабель в комнату к подключенному к телевизору тюнеру и все включаем в сеть для настройки портов дисека в ресивере. Выберем нужный спутник (меню – инсталляция) дисек с 1.0 и нужный порт. Нажимаем меню и видим запись о сохранении настроек
После проделанной процедуры для нужных спутников можно считать настройку антенны завершенной.
При настройке антенны с подключенным дисеком обязательно нужно указать порт дисека для спутника.
Если нет просканированых каналов, то для настройки следует выбирать нужную частоту(можно взять на лингсате в интернете).
